7. Relancer eDrawings et Ouvrir le fichier créé.
| Icônes | Créer | Fonctions | Maquettes | Utilitaires | Elève |
| Créer un fichier eDrawings | |
| 1. Créer le fichier de la pièce, de l'assemblage (assemblé ou éclaté) ou de la mise en plan avec SolidWorks. | |
2. Enregistrer le document
en désactivant les options suivantes :
|
|
| 3. Lancer eDrawings | |

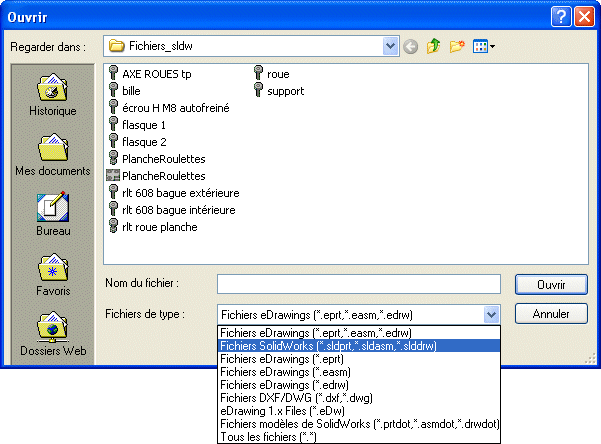

| 4. Ouvrir le fichier au format SolidWorks avec eDrawings | |
|
|
|

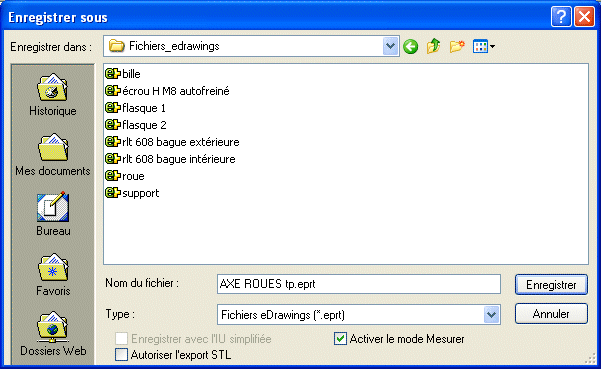

| 5. Enregistrer Sous le fichier en choisissant le format d'enregistrement | |
| Activer le mode Mesurer | |
|
|
|
| Sélectionner le format de fichier | |
|
|
|
| 6. Fermer le Fichier,
Quitter eDrawings. 7. Relancer eDrawings et Ouvrir le fichier créé. |
|
| Les formats d'enregistrement : | SolidWorks | eDrawings |
| Fichier pièce 3D | *.sldprt | *.eprt |
| Fichier assemblage 3D | *.sldasm | *.easm |
| Fichier mise en plan 2D | *.slddrw | *.edrw |
| Autres formats de fichiers possibles : | |||
| *.zip | *.exe | *.htm | *.tif |
| *.bmp | *.jpg | ||
| Eviter les fichiers .exe pour les envois par courrier électronique | |||
| Pour insérer un
fichier eDrawings dans un site :
Enregistrer le fichier au format .htm |
|||
Internet Explorer
5.5 (ou une version ultérieure) est requise pour visualiser ce fichier eDrawings.
D'autres navigateurs peuvent être utilisés, si est
correctement configuré. Généré avec eDrawings 2006.
